Vibration Laser Screed

डिलीवरी में शामिल हैं: Vibration Laser Screed डिवाइस और लेजर रिसीवर।

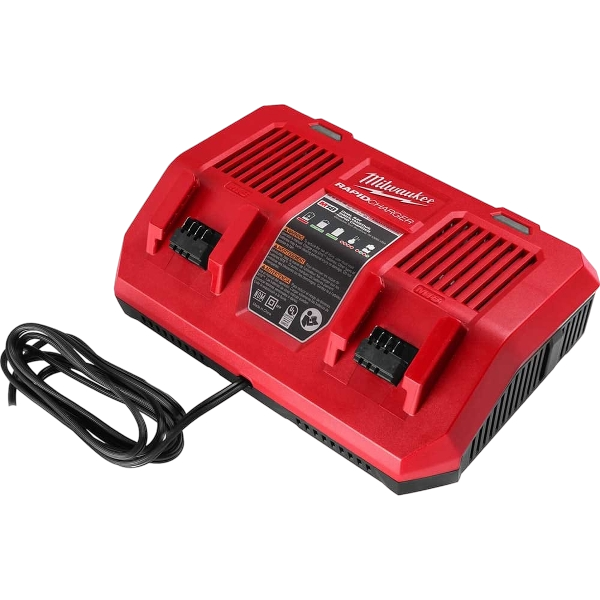

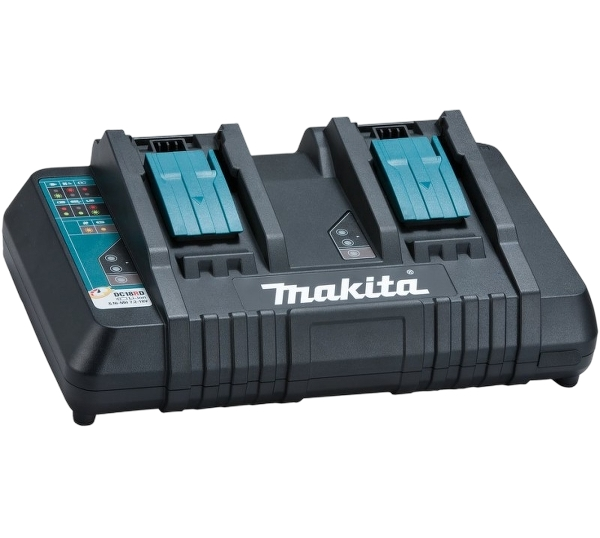

और क्या आवश्यक है: बैटरियों और चार्जर की आवश्यकता है। डिवाइस को संचालित करने के लिए एक रोटरी लेजर और एक मापने वाला टेप भी आवश्यक हैं।

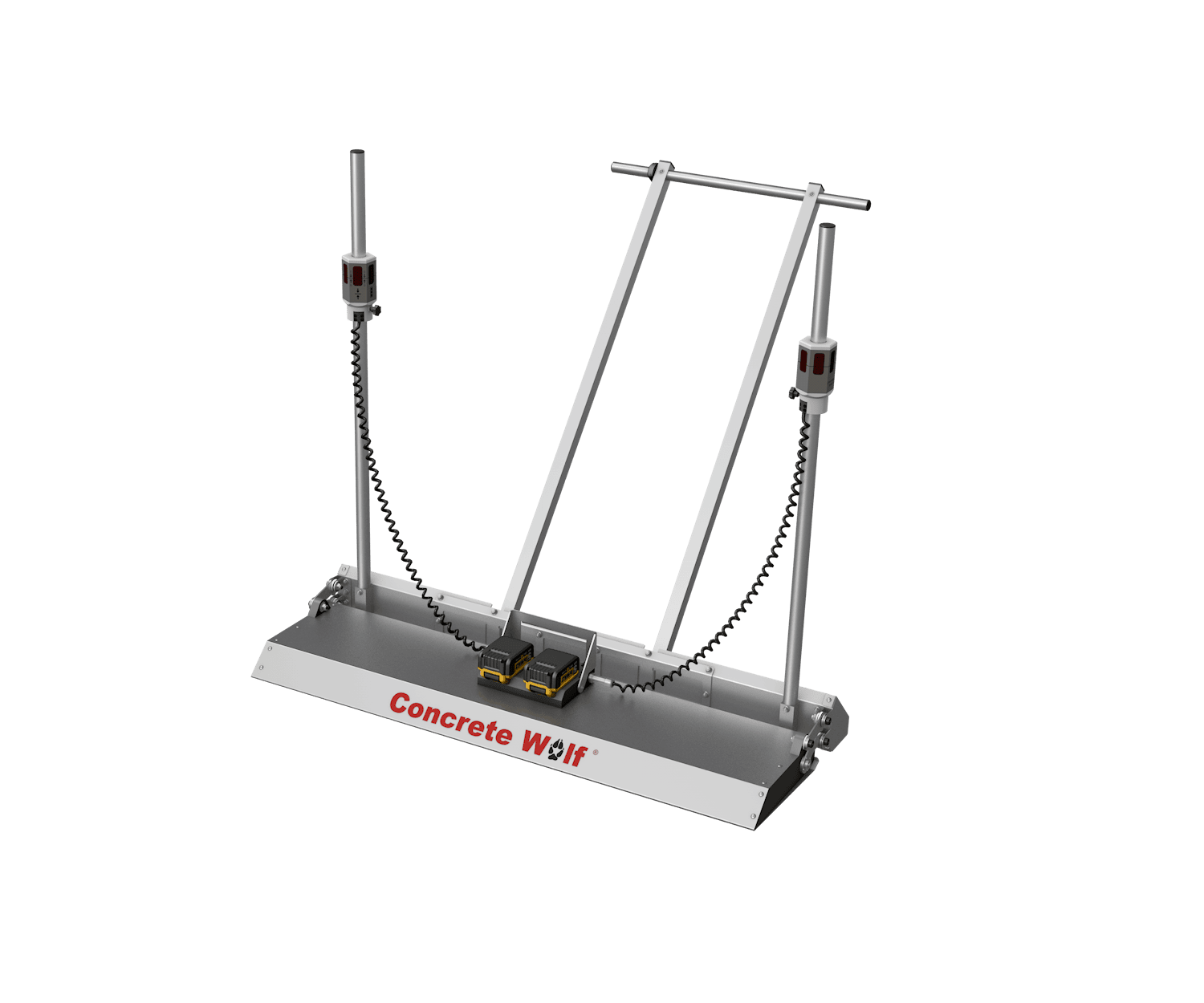

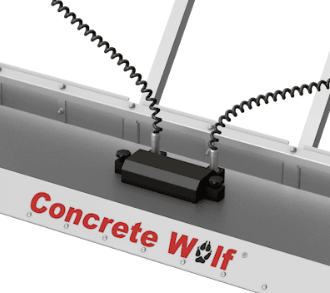

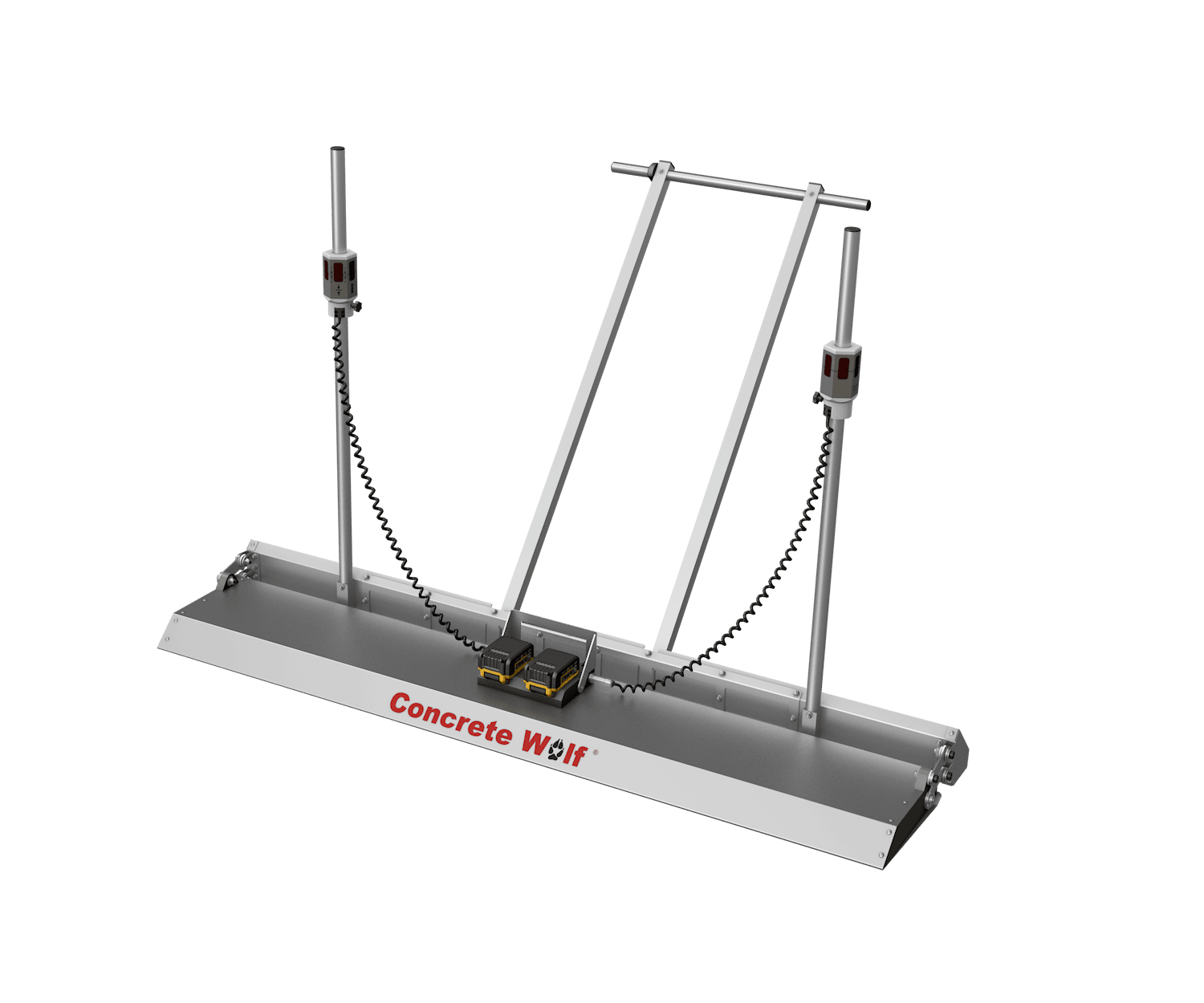

मशीन में कंपन बीम के अंदर सर्वो मोटर होते हैं जो स्क्रीड ब्लेड को स्वचालित रूप से ऊपर या नीचे करते हैं। दो रोटरी लेजर रिसीवर (एक-एक छोर पर) निरंतर लेजर बीम का पता लगाते हैं और ऊँचाई का डेटा नियंत्रक को भेजते हैं। हर बार जब लेज़र किरण ऊपर से गुज़रती है। स्वचालन हमेशा कंपन स्क्रीड के नीचे कंक्रीट की सही मात्रा बनाए रखता है। मशीन पहले कंक्रीट को सही ऊँचाई तक समतल करती है, फिर उसे कंपन करके समतल कर देती है। ऑपरेटर को केवल खींचना होता है — न कोई रेल, न कोई मैनुअल ऊँचाई नियंत्रण।

कंपन बल इस प्रकार निर्देशित किया गया है कि यह ऑपरेटर के खींचने के प्रयास को लगभग 20–30% तक कम कर देता है। इससे खींचना काफी आसान हो जाता है।

1300 मॉडल की चौड़ाई 1250 मिमी है; 1800 मॉडल की चौड़ाई 1750 मिमी है। 1300 में एक वाइब्रेशन मोटर है; 1800 में दो वाइब्रेशन मोटर हैं, जो व्यापक बीम में निरंतर वाइब्रेशन दक्षता सुनिश्चित करती हैं। 1800 सामान्यतः अधिक स्थिर और कुशल है और इसे डिफ़ॉल्ट विकल्प के रूप में अनुशंसित किया जाता है। 1300 केवल तब प्राथमिकता दी जाती है जब कार्य क्षेत्र 1800 के लिए बहुत संकरे हों। कंपन शक्ति: 750 N (1300) और 1500 N (1800)।

लगभग 6 फीट (1800 मिमी) उपलब्ध सबसे बड़ा मॉडल है। प्रयुक्त तकनीक के कारण, संभावित आयामों पर भौतिक सीमाएँ हैं। ग्राहकों की प्रतिक्रिया से पुष्टि हुई है कि एक चौड़ा विकल्प आवश्यक नहीं है — मशीन अपनी ऊँचाई स्वयं सटीक रूप से समायोजित करती है।

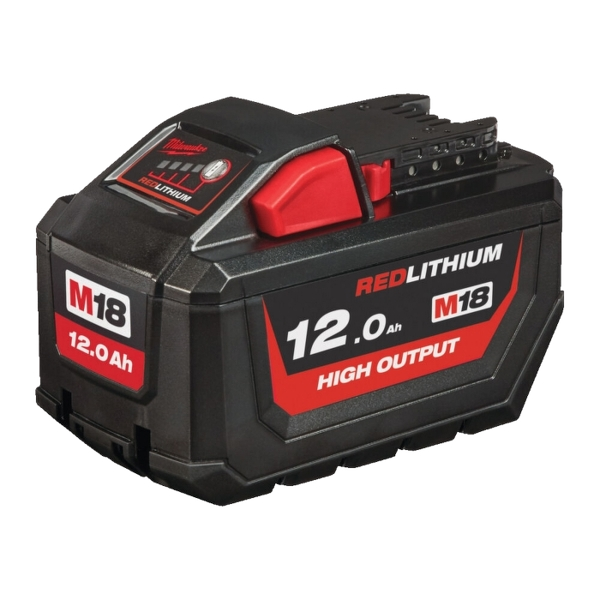

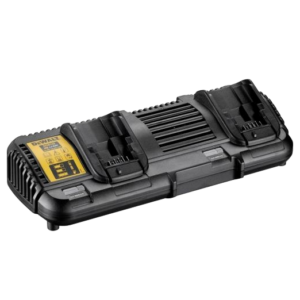

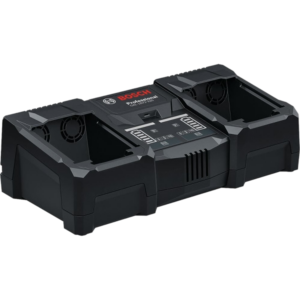

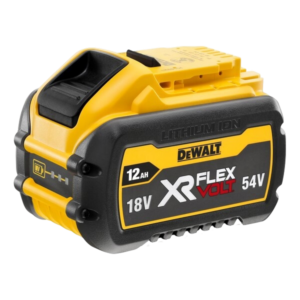

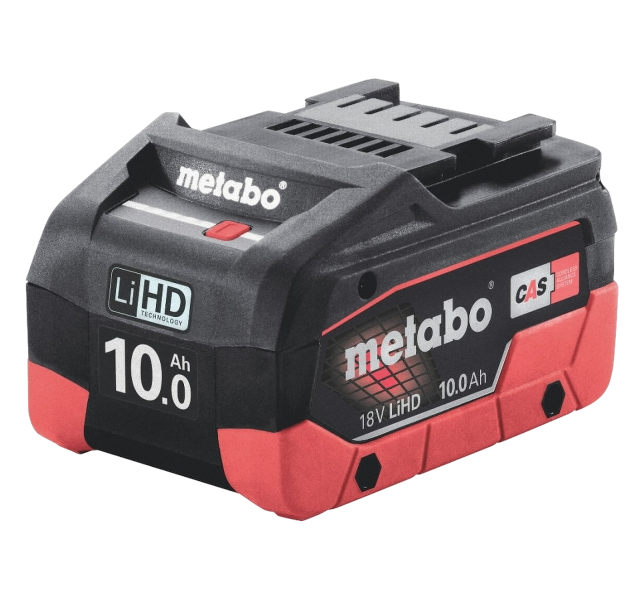

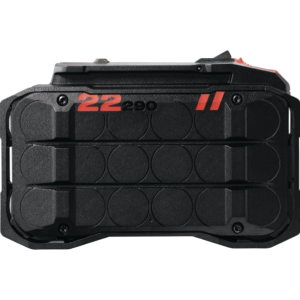

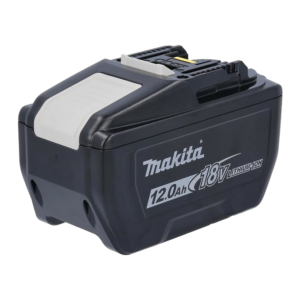

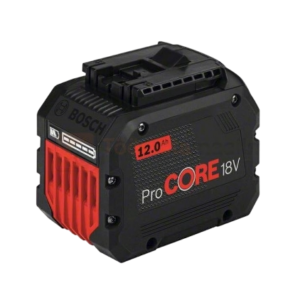

Vibration Laser Screed मानक पावर-टूल बैटरियों (18 V) का उपयोग करता है। बैटरियाँ शामिल नहीं हैं — ग्राहक को उन्हें स्वयं प्रदान करना होगा। संगत ब्रांड: 18V मिल्वौकी, मकिता, डेवाल्ट, बॉश, मेटाबो, या 22V हिल्टी। ऑर्डर करते समय, अपना पसंदीदा ब्रांड निर्दिष्ट करें और उपयुक्त एडाप्टर स्थापित किया जाएगा। एडाप्टर कीमत में शामिल है। अतिरिक्त एडाप्टर €30 प्रति उपलब्ध हैं और उपयोगकर्ता द्वारा बदले जा सकते हैं।

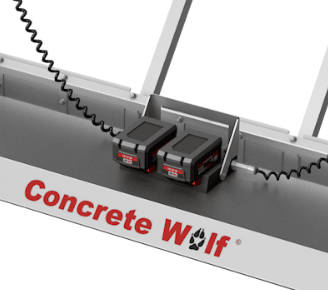

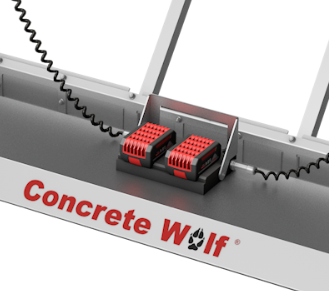

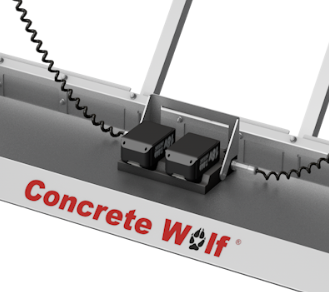

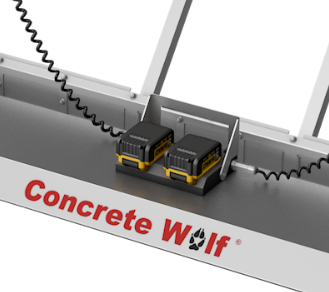

हाँ — यह उपकरण कार्य समय बढ़ाने के लिए एक साथ दो पावर-टूल बैटरियों का समर्थन करता है। यह एक बैटरी के साथ भी काम करता है। अनुशंसित बैटरी क्षमता: 5 Ah या उससे अधिक।

हाँ। उपयोगकर्ता द्वारा एडाप्टर को बदला जा सकता है। अतिरिक्त एडाप्टर की कीमत प्रत्येक €30 है। Wहिल्टी पर स्विच करते समय, स्वचालित रूप से हिल्टी मोड में स्विच करने के लिए, पहली स्टार्टअप पूरी तरह से चार्ज की हुई हिल्टी बैटरी से करने की सलाह दी जाती है।
नोट: Hilti से अन्य बैटरियों में स्विच करना स्वचालित नहीं है: पहले तो tमशीन को बंद कर देना चाहिए; hपावर बटन को 2 सेकंड के लिए दबाए रखें; wपावर बटन दबाए रहते हुए, 1 सेकंड के भीतर '+' बटन को दो बार दबाएँ, फिर पावर बटन छोड़ दें।
यदि मशीन नॉन-हिल्टी मोड में है, तो स्टार्टअप के दौरान लेजर रिसीवरों पर लोगो हरे रंग में झिलमिलाता है। यदि मशीन हिल्टी मोड में है, तो स्टार्टअप के दौरान लेजर रिसीवरों पर लोगो लाल रंग में झिलमिलाता है।
चूंकि हिल्‍टी 22V की है और अन्य उपकरणों की बैटरियाँ 18V की हैं, इसलिए बैटरी फ्यूल गेज और बैटरी खाली होने की जानकारी के लिए मशीन को यह जानना आवश्यक है कि उसमें 22V की बैटरी है या 18V की।

S3 फ्लो क्लास का उपयोग करने की अनुशंसा की जाती है। S2 और S4 क्लास भी लेवलिंग के लिए उपयुक्त हैं।
S1 कंक्रीट लेवलिंग के लिए इस उपकरण का उपयोग करने की अनुशंसा नहीं की जाती है। यह उपकरण S5 श्रेणी की कंक्रीट लेवलिंग के लिए उपयुक्त नहीं है।

नहीं। Vibration Laser Screed पूरी तरह से ताज़ा डाली गई कंक्रीट पर टिकी होती है, इसलिए डाली गई परत की मोटाई का कोई महत्व नहीं होता।

हाँ। इस मशीन का उपयोग रेत समतलीकरण और पारंपरिक सूखी स्क्रिड्स के लिए किया जा सकता है। यह कुचले हुए पत्थर (0–4 मिमी और 0–8 मिमी के कण) के लिए भी उपयुक्त है। 12 मिमी से बड़े पत्थरों के साथ समस्याएँ हो सकती हैं, क्योंकि ब्लेड बड़े पत्थरों पर अटक सकता है।

यह मशीन कंक्रीट की चिपचिपाहट वर्ग S2–S4 के लिए डिज़ाइन की गई है। स्वयं-समतल यौगिकों (जो बहुत तरल हो सकते हैं) के लिए Precise Concrete Leveling Machine बेहतर विकल्प होगा।

Vibration Laser Screed ढाले गए कंक्रीट पर टिकी है, सबबेस पर नहीं, इसलिए नीचे रखी गई रिबार, जाली या फाइबर सुदृढ़ीकरण का इसके संचालन या सटीकता पर कोई प्रभाव नहीं पड़ता।

हाँ। घूमने वाले लेज़र बीम को इच्छित ढलान कोण पर सेट करें, और मशीन इसे सटीक रूप से अनुसरण करेगी। वैकल्पिक रूप से, क्रॉस-ढलान बनाने के लिए मशीन पर ही दो लेज़र रिसीवरों को विभिन्न ऊँचाइयों पर समायोजित करें। एनिमेशन देखें: https://www.youtube.com/watch?v=Xvzmg04Dnzk&t=190s

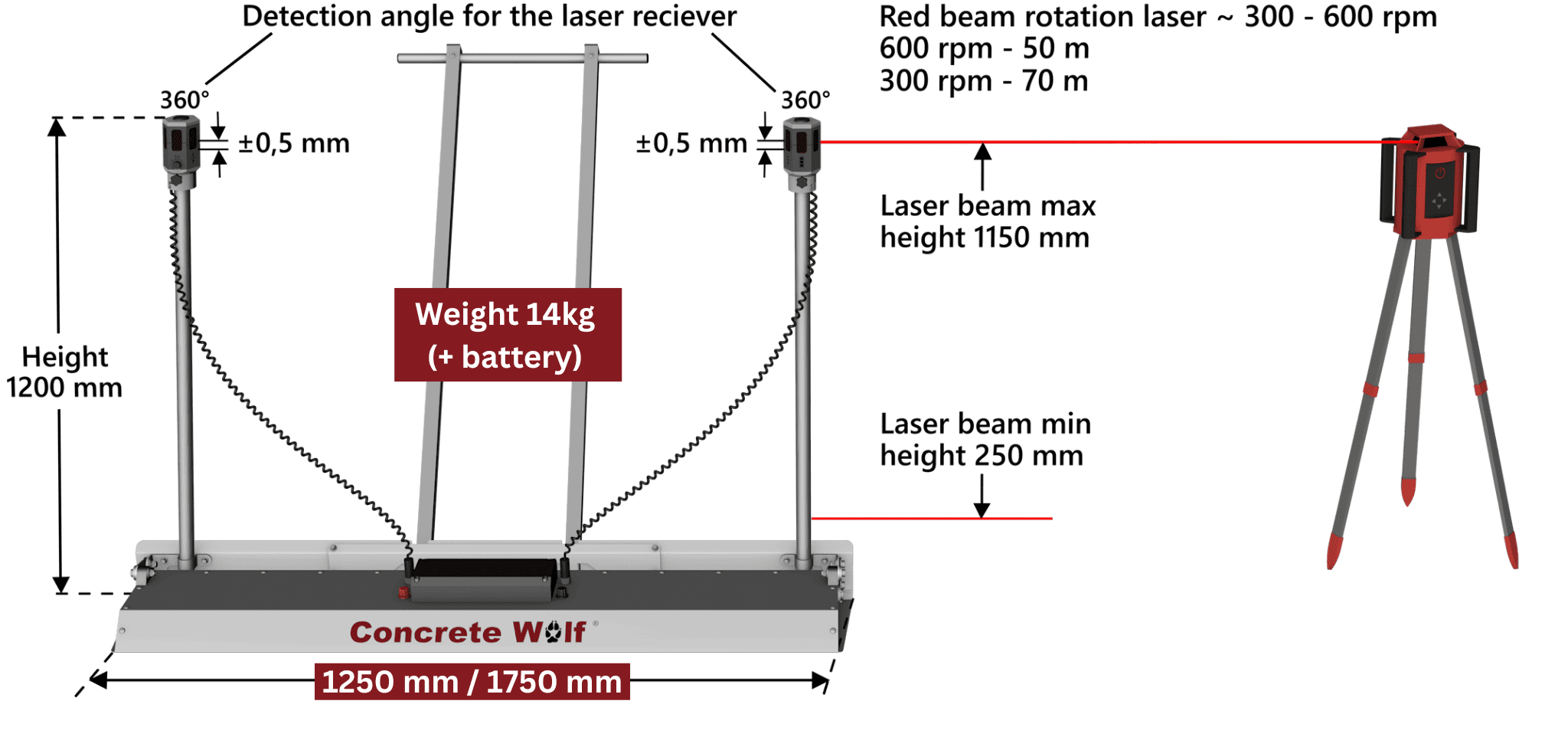

हाँ, यह किसी भी लाल-बीम रोटरी लेज़र (300–600 आरपीएम) के साथ काम करता है। संगत ब्रांडों में Leica, Hilti, Bosch, Spectra, Topcon, Trimble, Stabila और अन्य शामिल हैं। अब तक कोई असंगत ब्रांड पहचाना नहीं गया है। क्रॉस-लाइन लेज़र संगत नहीं हैं। न्यूनतम 300 आरपीएम; 600 आरपीएम की अनुशंसा की जाती है।

1. घूमने वाले लाल लेजर को कंक्रीट की सतह से 30–100 सेमी ऊपर स्थापित करें। 2. तैयार कंक्रीट की सतह से लेजर बीम की ऊँचाई मापें। 3. मशीन बंद होने पर, दोनों लेजर रिसीवरों के '0' निशान को निचले ब्लेड के किनारे से मापी गई ऊँचाई पर सेट करें। 4. कंक्रीट डालते समय सुनिश्चित करें कि कंक्रीट अतिरिक्त हो, ताकि मशीन को हटाने के लिए कुछ हो। 5. मशीन को कंक्रीट पर रखें। 6. चालू करें और खींचना शुरू करें। आवश्यकतानुसार +/– बटनों से कंपन की तीव्रता समायोजित करें। मशीन अंतिम कंपन सेटिंग याद रखती है।

मशीन को रोकें (हैंडल पर बटन दबाएँ), इसे कंक्रीट से उठाएँ, नई पंक्ति की स्थिति पर ले जाएँ, फिर से चालू करें और खींचना शुरू करें। मशीन स्वचालित रूप से अंतिम कंपन सेटिंग याद रखती है।

हाँ — स्टार्टअप पर कंपन उस स्तर पर शुरू होती है जिस पर इसे पिछली बार बंद करते समय सेट किया गया था (या पहली बार स्टार्टअप पर न्यूनतम स्तर पर)। यह जानबूझकर किया गया है ताकि ऑपरेटर को हर पंक्ति की शुरुआत में फिर से कंपन समायोजित न करनी पड़े। लेजर रिसीवर की ऊँचाई तब सेट करनी चाहिए जब मशीन बंद और स्थिर हो।

ढालने की क्षमता लगभग 200 वर्ग मीटर प्रति घंटा है। दैनिक उत्पादन आमतौर पर परिस्थितियों, ऑपरेटर और कंक्रीट के प्रकार के आधार पर 300–400 वर्ग मीटर होता है।

हाँ। ग्राहकों ने अपनी पहली कोशिशों में ही F3 और F4 फिनिश स्तर हासिल कर लिए हैं। 1800 मॉडल F3/F4 परिणामों के लिए काफी बेहतर है; 1300 केवल लगातार तंग क्षेत्रों के लिए ही अनुशंसित है।

1. रोटेटिंग लेज़र को ऑपरेटर के पीछे रखना — लाइन बनाए रखने के लिए इसे सामने या बगल में रखना बेहतर है। of दृष्टि, और सूर्य/प्रकाश स्रोत के विपरीत ओर. 2. ऑपरेटर काम करते समय मशीन को समायोजित करने की कोशिश कर रहा है — एकमात्र कार्य खींचना है। 3. निगरानी के बिना बहुत तरल कंक्रीट (S4/S5) का उपयोग — बहुत तरल S4 के साथ, ऑपरेटर को मशीन को थोड़ा स्थिर करना पड़ सकता है।

उपयोग से पहले: कंक्रीट चिपकने से रोकने के लिए जैविक रूप से अपघटनीय तेलयुक्त पदार्थ छिड़कें। उपयोग के बाद: बहते पानी और ब्रश से धोएं। प्रेशर वॉशिंग स्वीकार्य है, लेकिन दबाव मध्यम रखें; लेजर रिसीवर कनेक्टर्स और लेजर रिसीवरों को सुरक्षित रखें।

ऊंचाई नियंत्रण पूरी तरह स्वचालित है। सभी Concrete Wolf मशीनें इसका उपयोग करती हैं। सर्वो रोटरी लेजर रिसीवरों द्वारा निर्देशित मोटर्स जो ब्लेड/कार्य तत्व को ऊपर या नीचे समायोजित करते हैं। ऑपरेटर को केवल खींचना या मोड़ना होता है। machine — ऑटोमेशन बाकी सब काम अपने आप कर लेता है। यह हाइड्रोलिक प्रणालियों (जो प्रति सेकंड लगभग 4 बार प्रतिक्रिया करती हैं) की तुलना में कहीं अधिक तेज़ है।

इन मशीनों में लेज़र रिसीवर (×2) शामिल हैं, लेकिन कोई घूमने वाला लेज़र शामिल नहीं है। आपको कोई भी लाल-बीम रोटरी लेज़र अलग से खरीदना होगा — 600 rpm की सिफारिश की जाती है। संगत ब्रांडों में Leica, Hilti, Bosch, Spectra, Topcon, Trimble, Stabila, NEDO, NIVEL, और अन्य शामिल हैं। क्रॉस-लाइन लेज़र संगत नहीं हैं। लेज़र की घूर्णन गति कम से कम 300 आरपीएम होनी चाहिए।

सभी मशीनें ±1 मिमी की समतलीकरण सटीकता प्राप्त करती हैं। लेजर रिसीवर स्वयं ±0.5 मिमी तक सटीक होते हैं। व्यवहार में, एक सुसंगत और सावधान ऑपरेटर के साथ ±1 मिमी प्राप्त करना संभव है।

हाँ। ढलान दो तरीकों से प्राप्त किए जा सकते हैं: (1) घूमने वाली लेजर किरण को इच्छित कोण पर झुकाएँ — मशीन ढलान का सटीक अनुसरण करेगी; या (2) क्रॉस-ढलान बनाने के लिए मशीन पर लेजर रिसीवरों को प्रत्येक तरफ अलग-अलग ऊँचाइयों पर समायोजित करें। किसी भी ढलान को जो रेड-बीम रोटरी लेजर (ग्रेडिंग लेजर सहित) पर सेट किया जा सकता है, समर्थित है।

हाँ। क्योंकि Vibration Laser Screed और Fast Concrete Leveling Machine डाली गई कंक्रीट की सतह पर टिके होते हैं, इसलिए नीचे जो कुछ भी होता है (रिबार, जाली, फाइबर सुदृढ़ीकरण) उसका संचालन पर कोई प्रभाव नहीं पड़ता। Precise Concrete Leveling Machine भी रिबार/जाली पर काम कर सकता है, लेकिन इसे लगभग आधी गति पर चलाना होगा। पूर्ण गति पर, Precise मशीन फाइबर-प्रबलित कंक्रीट के साथ अच्छी तरह काम करती है।

कोई पूर्व अनुभव या प्रशिक्षण आवश्यक नहीं है। सभी मशीनें सहज रूप से उपयोग के लिए डिज़ाइन की गई हैं — ऑपरेटर को केवल खींचना (Vibration Laser Screed) या संचालित करना (तेज़, सटीक) होता है। उपयोग संबंधी कठिनाइयों के लिए किसी ने भी Concrete Wolf से संपर्क नहीं किया है। मशीन कारखाने में पूर्व-कैलिब्रेटेड होती है; प्रत्येक स्टार्टअप पर अतिरिक्त स्वचालित कैलिब्रेशन चलता है।

केवल आवश्यक कैलिब्रेशन लेजर रिसीवरों को सही ऊँचाई पर सेट करना है।

1. समतल किए जाने वाले कंक्रीट की सतह से 30–100 सेमी की ऊँचाई पर घूमने वाले लाल लेजर को स्थापित करें। 2. तैयार कंक्रीट की सतह से लेजर बीम की ऊँचाई मापें (टेप माप और एक मानक लेजर रिसीवर/ग्रेड रॉड का उपयोग करके)। 3. मशीन के लेजर रिसीवरों के '0' मार्क को ब्लेड/प्लो के निचले किनारे से मापी गई ऊँचाई पर ले जाएँ (प्रक्रिया के दौरान Vibration Laser Screed को बंद कर देना चाहिए, Precise Concrete Leveling Machine और Fast Concrete Leveling Machine चालू या बंद हो सकते हैं)। अब मशीन तैयार है — बस इसे चालू करें और काम शुरू करें।

सभी मशीनों पर 1 वर्ष की निर्माता वारंटी होती है। यदि कोई दोष उत्पन्न होता है, तो Concrete Wolf डिवाइस की मरम्मत या प्रतिस्थापन करेगा। स्पेयर पार्ट्स हमेशा स्टॉक में रखे जाते हैं और शीघ्र भेजे जा सकते हैं। सरल समस्याओं के लिए, पार्ट्स आपको साइट पर बदलने के लिए भी भेजे जा सकते हैं।

Concrete Wolf किसी भी ऐसे देश में, जहाँ कोई आर्थिक प्रतिबंध नहीं हैं, सीधे या डीलरों के माध्यम से बिक्री करता है।

सामान्य परिस्थितियों में इमर्शन वाइब्रेटर (वाइब्रेटिंग पोकर/सुई) की आवश्यकता नहीं होती। यदि कंक्रीट संरचना में फंसी हुई हवा का खतरा हो (जैसे घने रिबार वाली मोटी स्लैब्स), तो सतह समतल करने से पहले आप वाइब्रेटिंग पोकर चला सकते हैं। सतह को चिकना करने के लिए जिन मशीनों को डिज़ाइन किया गया है, उनके लिए इमर्शन वाइब्रेटर की आवश्यकता नहीं होती।

कंक्रीट को सामान्य रूप से मिलाया जाना चाहिए — स्लम्प क्लास मशीन के लिए उपयुक्त होनी चाहिए, अन्यथा Concrete Wolf मशीनों के लिए कोई विशेष मिश्रण आवश्यकताएँ नहीं हैं।

यदि ऑपरेटर सावधानीपूर्वक और निरंतर काम करता है, तो सभी मशीनों के साथ ±1 मिमी फिनिश्ड फ्लोर लेवल (FFL) टॉलरेंस प्राप्त किया जा सकता है। चूंकि मशीनें यूरोप में निर्मित होती हैं, इसलिए FF/FL नंबर (यूएस सिस्टम) वर्तमान में दर्ज नहीं किए गए हैं, लेकिन परिणाम उत्कृष्ट होने की उम्मीद है।

हाँ। Concrete Wolf मशीनें विशेष रूप से ऊँची इमारतों, तहखानों, अपार्टमेंटों और इसी तरह के जटिल वातावरणों के लिए विकसित की गई थीं। Vibration Laser Screed मॉडल ऊँची जगहों पर ले जाने में सबसे आसान हैं। फास्ट और प्रिसिस मशीनें भारी हैं लेकिन फिर भी संभाली जा सकती हैं — फास्ट मशीन को 30 सेकंड में 2 हिस्सों में अलग करके परिवहन के लिए तैयार किया जा सकता है।

Precise Concrete Leveling Machine S5 (बहुत तरल) कंक्रीट संभाल सकता है; न्यूनतम ढाला जाने वाला मोटाई 2 सेमी है। Vibration Laser Screed नहीं उपयुक्त यह S5 के लिए है और बहुत तरल S4 कंक्रीट के लिए अनुशंसित नहीं है। Fast Concrete Leveling Machine भी S5 या बहुत तरल S4 के लिए उपयुक्त नहीं है।

Vibration Laser Screed: हल्का, हाथ से खींचा जाने वाला, S2–S4 के लिए उपयुक्त, किसी भी मोटाई की ढलाई, किसी भी आधार सतह की स्थिति। तंग स्थानों के लिए सर्वोत्तम। Fast Concrete Leveling Machine: मोटरयुक्त पहिया, S1–S4 (S5 नहीं) के लिए उपयुक्त, ढलाई की मोटाई 0–300 मिमी। असमान सतहों, रेत समतलीकरण, फर्श के नीचे हीटिंग पाइप के लिए आदर्श। Precise Concrete Leveling Machine: मोटराइज्ड, ऑगर आधारित संचालन, S3–S5 के लिए उपयुक्त, समर्थन सतह के ऊपर 20–200 मिमी की ढलाई मोटाई। बड़े क्षेत्रों, फाइबर-प्रबलित कंक्रीट, बहुत तरल कंक्रीट के लिए सर्वोत्तम। बहुत असमान सतहों के लिए उपयुक्त नहीं।

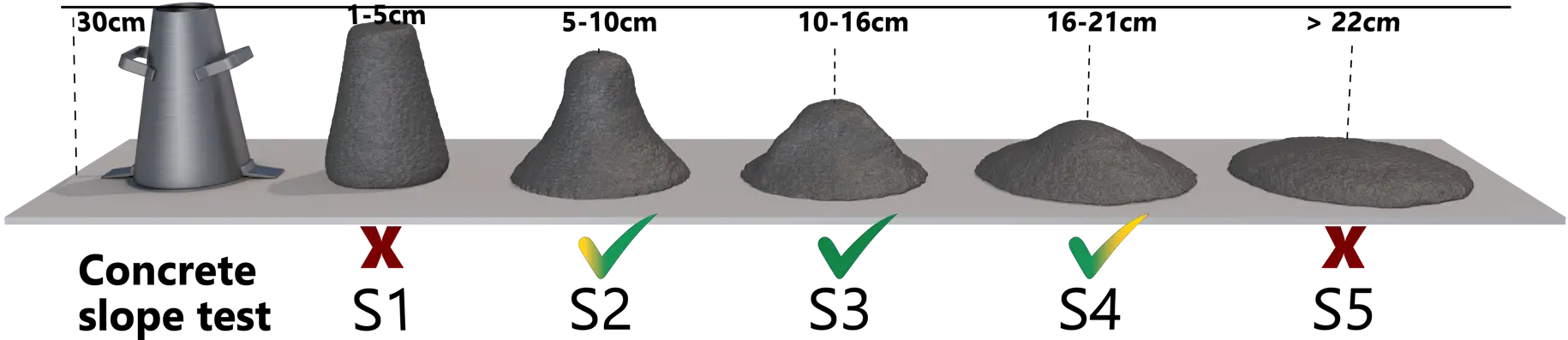

यूरोपीय कंक्रीट की कार्यक्षमता स्लम्प के आधार पर वर्गीकृत की जाती है: S1 = 10–50 मिमी, S2 = 50–100 मिमी, S3 = 100–160 मिमी, S4 = 160–210 मिमी, S5 = ≥220 मिमी। S1 है सबसे कम तरल; S5 सबसे तरल है।
