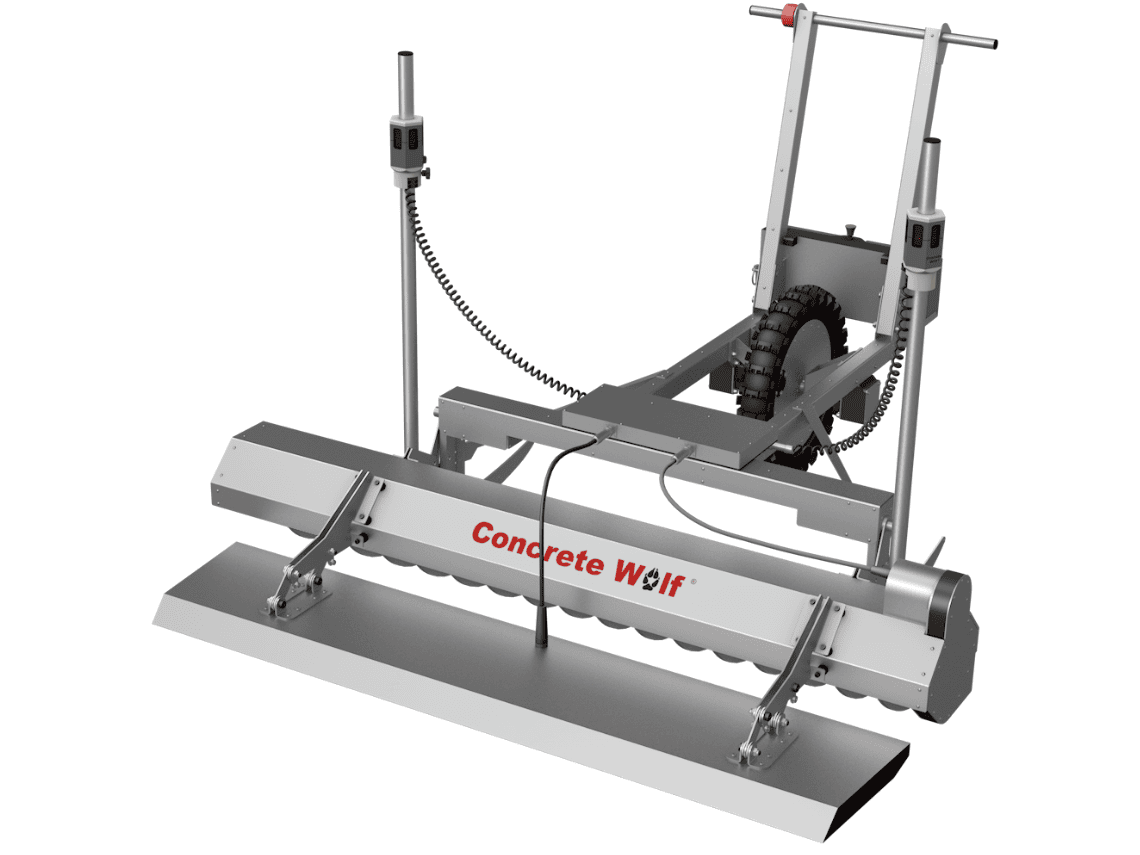

Precise Concrete Leveling Machine १५००

Precise Concrete Leveling Machine, 4× 12 V बैटरियों के साथ, लेजर रिसीवर ×2, बैटरी चार्जर (AGM 24 V 20 A)। घूमने वाला लेजर लेवल शामिल नहीं है — कोई भी लाल-बीम रोटरी लेजर अलग से खरीदें। Tउपकरण को संचालित करने के लिए, एक मापने वाले टेप की भी आवश्यकता होती है।

प्रेसाइज़ मशीन कंक्रीट की उप-आधार पर तीन संपर्क बिंदुओं पर टिकी रहती है और चलने के लिए ऑगर (स्क्रू-थ्रेडेड) प्रणाली का उपयोग करती है। अतिरिक्त कंक्रीट दाईं ओर एक तरफ सेट ऊँचाई बनाए रखते हुए। यह कंपन स्क्रीड का उपयोग नहीं करता है, सतह की फिनिश बुल फ्लोट से प्राप्त की जा सकती है। इससे छह अक्षों (रेखीय) में ऊँचाई की गणना करने वाली छह जड़त्वीय मापन इकाइयों का उपयोग संभव होता है। गति और घूर्णन) एक साथ (कंपन इन सेंसरों में हस्तक्षेप करेगा)। रोटरी लेजर इनपुट के अलावा, यह अत्यधिक सटीकता के लिए स्थलीय गुरुत्वाकर्षण और बहु-अक्ष कोण डेटा का उपयोग करता है। कार्यशील तत्व की ऊँचाई 200 हर्ट्ज़ (प्रति सेकंड 200 बार) पर अद्यतन की जाती है।

S3, S4, और S5। Precise मशीन S5 (बहुत तरल) कंक्रीट के लिए उपयुक्त एकमात्र Concrete Wolf मशीन है। बहुत तरल कंक्रीट का उपयोग करते समय न्यूनतम ढाला जाने वाला मोटाई 2 सेमी है।

समर्थन सतह (जैसे जाली या उप-आधार) से 200 मिमी (7.9 इंच) ऊपर।

हाँ, लेकिन लगभग आधी गति पर। मशीन सबबेस पर टिकी रहती है, इसलिए असमान आधार (जाली, रिबार) धीमी गति से संचालन को मजबूर करता है। पूर्ण गति पर, प्रिसिज़ मशीन चिकनी उप-आधार पर डाले गए फाइबर-प्रबलित कंक्रीट के लिए आदर्श है। यह लगभग 1 मीटर (कुछ सेकंड) तक अपनी निर्धारित ऊँचाई बनाए रख सकती है, भले ही यह अस्थायी रूप से लेज़र सिग्नल खो दे — जड़त्वीय मापन इकाइयाँ क्षणिक अवरोधों के दौरान सटीकता बनाए रखती हैं।

पहली पसंद के रूप में अनुशंसित नहीं है। Precise मशीन तीन सबबेस पॉइंट्स पर टिकी होती है, इसलिए लगातार तेज ऊपर-नीचे होने वाली हलचलें (जैसे कि फर्श के नीचे हीटिंग पाइप के ऊपर) आदर्श नहीं हैं। यह किया जा सकता है, लेकिन ऑपरेटर को धीमी कार्य गति पर काम करना होगा। अत्यधिक असमान सतहों के लिए Fast Concrete Leveling Machine या Vibration Laser Screed बेहतर विकल्प हैं।

यह मशीन बिना लेज़र इनपुट के, आंतरिक जाइरोस्कोप और एक्सेलेरोमीटर का उपयोग करके, जो मशीन के कोण और ज़मीन के सापेक्ष स्थिति से ऊँचाई की गणना करते हैं, लगभग 5 सेकंड (अधिकतम कार्य गति पर लगभग 1 मीटर की यात्रा) तक अपनी निर्धारित ऊँचाई बनाए रख सकती है। यह मशीन और लेज़र के बीच से गुज़रते किसी स्तंभ या व्यक्ति जैसी क्षणिक अवरोधों को संभालती है।

चार 12V 38Ah AGM बैटरियाँ (संचालन वोल्टेज 24V)। मशीन के साथ बैटरियाँ शामिल हैं। अधिकतम लोड पर कार्य करने का समय लगभग 4 घंटे है। चार्जिंग समय: 4 घंटे (तेज़ 20A)।

300 वर्ग मीटर प्रति घंटे तक। फाइबर-रिइन्फोर्स्ड कंक्रीट वाले चिकने आधारों पर यह अधिकतम गति पर काम कर सकता है। जाली या रिबार पर लगभग आधी गति पर।

बैट सहित 64 किलोजोखिम।

१४९५ मिमी.

पावर बटन: सक्रिय करने के लिए एक बार दबाएँ (लेज़र रिसीवर पर लोगो और बैटरी का प्रतीक जल उठता है, मशीन न्यूट्रल मोड में रहती है); निष्क्रिय करने के लिए फिर से दबाएँ (कार्यरत हिस्सा नीचे उतरता है, मशीन स्लीप मोड में चली जाती है)। तीन-पट्टियों वाला बटन: पहला प्रेस = फॉरवर्ड/परिवहन मोड (अधिकतम 80 सेमी/सेकंड, कार्यशील भाग स्वचालित रूप से उठता है); दूसरा प्रेस = न्यूट्रल; तीसरा प्रेस = रिवर्स/कार्य मोड (अधिकतम 30 सेमी/सेकंड, लेज़र ऊँचाई रोशन करती है, कार्यशील शरीर लेजर बीम और स्तरों को स्वचालित रूप से खोजता है)। गति वृद्धि: अंगूठा नियंत्रण हैंडल पर — कार्यशील मोड में, यह ऑगर को सक्रिय करता है और रिवर्स स्पीड बढ़ाता है।

दोनों लाल तीर झिलमिला रहे हैं (कोई दिशा नहीं): 0.6 सेकंड से अधिक समय तक लेजर का पता नहीं चला। लाल तीर नीचे की ओर झिलमिला रहा है: कार्यशील तत्व निर्धारित ऊँचाई से ऊपर है, नीचे की ओर जा रहा है। लाल तीर ऊपर की ओर झिलमिला रहा है: कार्यशील तत्व निर्धारित ऊँचाई से नीचे है, ऊपर की ओर जा रहा है। हरी '0' बत्ती: कार्यशील तत्व सही निर्धारित ऊँचाई पर है। तीन एक के ऊपर एक रखे वर्ग: बैटरी स्तर संकेतक (सभी हरे = 83–100%; निचले दो हरे = 50–83%; निचले दो पीले = 33–50%; निचले दो लाल = 16–33%; निचले दो झपकते लाल = <16%)।

हाँ — प्रिसिस मशीन विशेष रूप से बड़े क्षेत्रों के लिए डिज़ाइन की गई है और यह उन लोगों की पसंदीदा मशीन है जो प्रतिदिन बड़े फर्श ढालते हैं। यह विशेष रूप से फाइबर-प्रबलित कंक्रीट वाले औद्योगिक फर्श के लिए उपयुक्त है।

Precise मशीन मुख्य रूप से गीले कंक्रीट के लिए डिज़ाइन की गई है। रेत या बजरी को समतल करना असंभव है, इसके लिए Fast Concrete Leveling Machine की सिफारिश की जाती है।

उपयोग से पहले: जैविक रूप से अपघटनीय तेलयुक्त पदार्थ से स्प्रे करें। उपयोग के बाद: बहते पानी और ब्रश से धोएं। प्रेशर वॉशिंग स्वीकार्य है, लेकिन दबाव मध्यम रखें; लेजर रिसीवर कनेक्टर्स और लेजर रिसीवरों को सुरक्षित रखें।

ऊंचाई नियंत्रण पूरी तरह स्वचालित है। सभी Concrete Wolf मशीनें इसका उपयोग करती हैं। सर्वो रोटरी लेजर रिसीवरों द्वारा निर्देशित मोटर्स जो ब्लेड/कार्य तत्व को ऊपर या नीचे समायोजित करते हैं। ऑपरेटर को केवल खींचना या मोड़ना होता है। machine — ऑटोमेशन बाकी सब काम अपने आप कर लेता है। यह हाइड्रोलिक प्रणालियों (जो प्रति सेकंड लगभग 4 बार प्रतिक्रिया करती हैं) की तुलना में कहीं अधिक तेज़ है।

इन मशीनों में लेज़र रिसीवर (×2) शामिल हैं, लेकिन कोई घूमने वाला लेज़र शामिल नहीं है। आपको कोई भी लाल-बीम रोटरी लेज़र अलग से खरीदना होगा — 600 rpm की सिफारिश की जाती है। संगत ब्रांडों में Leica, Hilti, Bosch, Spectra, Topcon, Trimble, Stabila, NEDO, NIVEL, और अन्य शामिल हैं। क्रॉस-लाइन लेज़र संगत नहीं हैं। लेज़र की घूर्णन गति कम से कम 300 आरपीएम होनी चाहिए।

सभी मशीनें ±1 मिमी की समतलीकरण सटीकता प्राप्त करती हैं। लेजर रिसीवर स्वयं ±0.5 मिमी तक सटीक होते हैं। व्यवहार में, एक सुसंगत और सावधान ऑपरेटर के साथ ±1 मिमी प्राप्त करना संभव है।

हाँ। ढलान दो तरीकों से प्राप्त किए जा सकते हैं: (1) घूमने वाली लेजर किरण को इच्छित कोण पर झुकाएँ — मशीन ढलान का सटीक अनुसरण करेगी; या (2) क्रॉस-ढलान बनाने के लिए मशीन पर लेजर रिसीवरों को प्रत्येक तरफ अलग-अलग ऊँचाइयों पर समायोजित करें। किसी भी ढलान को जो रेड-बीम रोटरी लेजर (ग्रेडिंग लेज़रों सहित) पर सेट किया जा सकता है, समर्थित है।

हाँ। क्योंकि Vibration Laser Screed और Fast Concrete Leveling Machine डाली गई कंक्रीट की सतह पर टिके होते हैं, इसलिए नीचे जो कुछ भी होता है (रिबार, जाली, फाइबर सुदृढ़ीकरण) उसका संचालन पर कोई प्रभाव नहीं पड़ता। Precise Concrete Leveling Machine भी रिबार/जाली पर काम कर सकता है, लेकिन इसे लगभग आधी गति पर चलाना होगा। पूर्ण गति पर, Precise मशीन फाइबर-प्रबलित कंक्रीट के साथ अच्छी तरह काम करती है।

कोई पूर्व अनुभव या प्रशिक्षण आवश्यक नहीं है। सभी मशीनें सहज रूप से उपयोग के लिए डिज़ाइन की गई हैं — ऑपरेटर को केवल खींचना (Vibration Laser Screed) या संचालित करना (तेज़, सटीक) होता है। उपयोग संबंधी कठिनाइयों के लिए किसी ने भी Concrete Wolf से संपर्क नहीं किया है। मशीन कारखाने में पूर्व-कैलिब्रेटेड होती है; प्रत्येक स्टार्टअप पर अतिरिक्त स्वचालित कैलिब्रेशन चलता है।

केवल आवश्यक कैलिब्रेशन लेजर रिसीवरों को सही ऊँचाई पर सेट करना है।

1. समतल किए जाने वाले कंक्रीट की सतह से 30–100 सेमी की ऊँचाई पर घूमने वाले लाल लेजर को स्थापित करें। 2. टेप माप और मानक लेजर रिसीवर/ग्रेड रॉड का उपयोग करके तैयार कंक्रीट की सतह से लेजर बीम की ऊँचाई मापें। 3. मशीन के लेजर रिसीवरों के '0' मार्क को ब्लेड/प्लो के निचले किनारे से मापी गई ऊँचाई पर ले जाएँ (प्रक्रिया के दौरान Vibration Laser Screed को बंद कर देना चाहिए, Precise Concrete Leveling Machine और Fast Concrete Leveling Machine चालू या बंद हो सकते हैं)। अब मशीन तैयार है — बस इसे चालू करें और काम शुरू करें।

सभी मशीनों पर 1 वर्ष की निर्माता वारंटी होती है। यदि कोई दोष उत्पन्न होता है, तो Concrete Wolf उपकरण की मरम्मत या प्रतिस्थापन करेगा। स्पेयर पार्ट्स हमेशा स्टॉक में रखे जाते हैं और शीघ्र भेजे जा सकते हैं। सरल समस्याओं के लिए, पार्ट्स आपको साइट पर बदलने के लिए भी भेजे जा सकते हैं।

Concrete Wolf किसी भी ऐसे देश में, जहाँ कोई आर्थिक प्रतिबंध नहीं हैं, सीधे या डीलरों के माध्यम से बिक्री करता है।

सामान्य परिस्थितियों में इमर्शन वाइब्रेटर (वाइब्रेटिंग पोकर/सुई) की आवश्यकता नहीं होती। यदि कंक्रीट संरचना में फंसी हुई हवा का खतरा हो (जैसे घने रिबार वाली मोटी स्लैब्स), तो सतह समतल करने से पहले आप वाइब्रेटिंग पोकर चला सकते हैं। सतह को चिकना करने के काम के लिए, जिसके लिए ये मशीनें डिज़ाइन की गई हैं, इमर्शन वाइब्रेटर की आवश्यकता नहीं होती।

कंक्रीट को सामान्य रूप से मिलाया जाना चाहिए — स्लम्प क्लास मशीन के लिए उपयुक्त होनी चाहिए, अन्यथा Concrete Wolf मशीनों के लिए कोई विशेष मिश्रण आवश्यकताएँ नहीं हैं।

यदि ऑपरेटर सावधानीपूर्वक और निरंतर काम करता है, तो सभी मशीनों के साथ ±1 मिमी फिनिश्ड फ्लोर लेवल (FFL) सहनशीलता प्राप्त की जा सकती है। चूंकि ये मशीनें यूरोप में निर्मित होती हैं, इसलिए FF/FL नंबर (यूएस सिस्टम) वर्तमान में दर्ज नहीं किए गए हैं, लेकिन परिणाम उत्कृष्ट होने की उम्मीद है।

हाँ। Concrete Wolf मशीनें विशेष रूप से ऊँची इमारतों, तहखानों, अपार्टमेंटों और इसी तरह के जटिल वातावरणों के लिए विकसित की गई थीं। Vibration Laser Screed मॉडल ऊँची जगहों पर ले जाने में सबसे आसान हैं। फास्ट और प्रिसिस मशीनें भारी हैं लेकिन फिर भी संभाली जा सकती हैं — फास्ट मशीन को 30 सेकंड में 2 हिस्सों में अलग करके परिवहन के लिए तैयार किया जा सकता है।

Precise Concrete Leveling Machine S5 (बहुत तरल) कंक्रीट संभाल सकता है; न्यूनतम ढाला जाने वाली मोटाई 2 सेमी है। Vibration Laser Screed नहीं। उपयुक्त यह S5 के लिए है और बहुत तरल S4 कंक्रीट के लिए अनुशंसित नहीं है। Fast Concrete Leveling Machine भी S5 या बहुत तरल S4 के लिए उपयुक्त नहीं है।

Vibration Laser Screed: हल्का, हाथ से खींचा जाने वाला, S2–S4 के लिए उपयुक्त, किसी भी मोटाई की ढलाई, किसी भी आधार सतह की स्थिति। तंग स्थानों के लिए सर्वोत्तम। Fast Concrete Leveling Machine: मोटरयुक्त पहिया, S1–S4 (S5 नहीं) के लिए उपयुक्त, ढलाई की मोटाई 0–300 मिमी। असमान सतहों, रेत समतलीकरण, फर्श के नीचे हीटिंग पाइप के लिए आदर्श। Precise Concrete Leveling Machine: मोटराइज्ड, ऑगर आधारित संचालन, S3–S5 के लिए उपयुक्त, समर्थन सतह के ऊपर 20–200 मिमी की ढलाई मोटाई। बड़े क्षेत्रों, फाइबर-प्रबलित कंक्रीट, बहुत तरल कंक्रीट के लिए सर्वोत्तम। बहुत असमान सतहों के लिए उपयुक्त नहीं।

यूरोपीय कंक्रीट की कार्यक्षमता को स्लम्प के आधार पर वर्गीकृत किया जाता है: S1 = 10–50 मिमी, S2 = 50–100 मिमी, S3 = 100–160 मिमी, S4 = 160–210 मिमी, S5 = ≥220 मिमी। S1 है सबसे कम तरल; S5 सबसे तरल है।
